Description

Les concasseurs à mâchoires sont couramment utilisés dans l'étape de concassage primaire pour obtenir des agrégats de carrière, cependant, il n'est pas rare de les utiliser également dans l'étape secondaire. Ces machines sont conçues pour broyer toutes sortes de pierres, minéraux, scories, etc... aussi robustes et abrasives soient-elles.

Les concasseurs à mâchoires sont conçus pour augmenter le taux de productivité au maximum tout en minimisant les coûts. Ceux-ci sont fabriqués de manière fiable pour se lier et sont faciles à entretenir.

Les composants essentiels d'un concasseur à mâchoires sont :

• Le volant
• Le pitman
• La plaque à bascule
• Mâchoire fixe et mobile
• Moteur
• Ressort

L'écrasement des matériaux provient du mouvement haut/bas de la mâchoire oscillante. Ce mouvement est réalisable grâce au mouvement excentré de l'axe lié au volant. La plaque à genouillère protège la mâchoire pivotante. Les corps étrangers se retrouvent dans la chambre de broyage en cassant ce qui arrête la mâchoire pivotante, évitant ainsi tout dommage.

Capacité d'accueil

La conception des concasseurs à mâchoires Borataş offre une profondeur d'alimentation assez profonde permettant une capacité d'alimentation très élevée ainsi qu'un flux de matière impeccable sans aucun problème, cela est dû aux dimensions de l'ouverture d'alimentation qui est bien équilibrée avec les dimensions de ces Machines.

Maintenance

Les pièces sujettes à usure sont facilement remplaçables, c'est pourquoi nos machines sont si faciles à entretenir.
En cas de présence indésirable de pièces en fer, la mâchoire pivotante est équipée de plaques de basculement pour faciliter la rupture afin de protéger le concasseur de tout dommage. les sièges à bascule sont conçus pour être facilement remplacés et ne pas être lubrifiés à nouveau.

Chambre de concassage

Afin de garantir un flux de matière optimal dans la chambre de broyage, nos ingénieurs ont pu trouver l'angle d'inclinaison optimal entre les mâchoires fixe et mobile. L'angle d'inclinaison est très important car, s'il est réglé de manière optimale, il réduit le taux d'usure des composants du concasseur à mâchoires, ce qui signifie moins de coûts de maintenance et de temps perdu.

Rapport de production et de réduction

Le mouvement du haut vers le bas de la mâchoire pivotante presse les matériaux contre la mâchoire fixe vers le bas de la chambre de broyage en l'écrasant. Cela augmente le taux de réduction et garantit un taux de production élevé.

Caractéristiques du concasseur à mâchoires

• Concassage de tous types de matériaux et de pierres aussi robustes et abrasifs soient-ils
• Usable in mobile and fixed installations
• Applicable à la surface et dans les carrières souterraines
• Utilisable en opération de concassage primaire et secondaire selon la taille de la machine

Avantages

• Haute efficacité et durabilité
• Haute performance de concassage continu
• Facilement maintenable
• Rapport de réduction élevé

Modèles et données de concasseurs à mâchoires stationnaire de la série BCK - Tableau général

Modèle	Étape	Dimensions d'alimentation (mm)	Dimensions de sortie (mm) min-max	Capacité (t/h) min-max	Moteur (kW)	Poids (kg)
BCK02	Primaire	610 X 380	40-150	20-110	30	6.000
BCK03	Primaire	900 X 650	60-200	50-250	75	11.000
BCK07	Primaire	1,100 X 850	100-200	100-300	132	27.000
BCK10	Primaire	1,200 X 1,000	120-250	300-700	160	45.000
BCK11	Primaire	1,300 X 1,100	150-300	250-650	200	55.000
BCK04	Secondaire	900 X 200	20-60	3-40	30	6.000
BCK12	Secondaire	1,100 X 350	20-100	30-250	75	11.000

* Le poids de la machine comprend le volant, le rotor et la goulotte supérieure, exclut le moteur, le châssis et la goulotte inférieure.

** Les chiffres de capacité donnés dans le tableau ci-dessus sont approximatifs et doivent donner une idée des quantités attendues où la densité est de 1600 kg/m³ de calcaire propre et sec introduit dans la chambre de concassage aux tailles maximales sans aucune difficulté. Ces taux de capacité varient en fonction de la sélection et du fonctionnement appropriés du chargeur, du convoyeur et d'autres équipements, etc., ainsi que de l'alimentation régulière permanente.

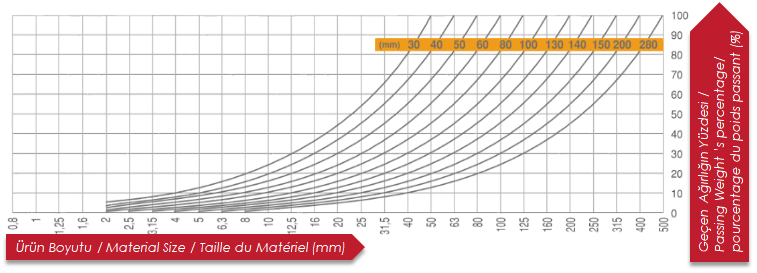

CHIFFRES DE CAPACITÉ/h3>

Téléchargez le catalogue PDF des machines fixes de concassage et de criblage Boratas

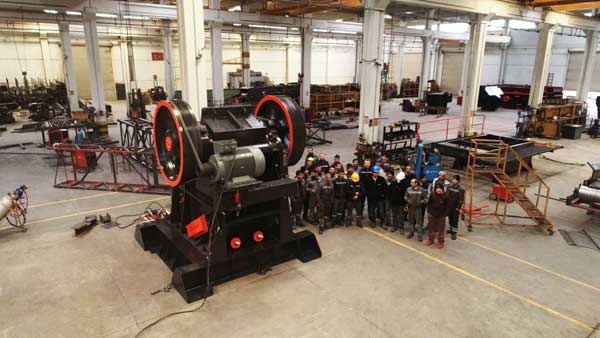

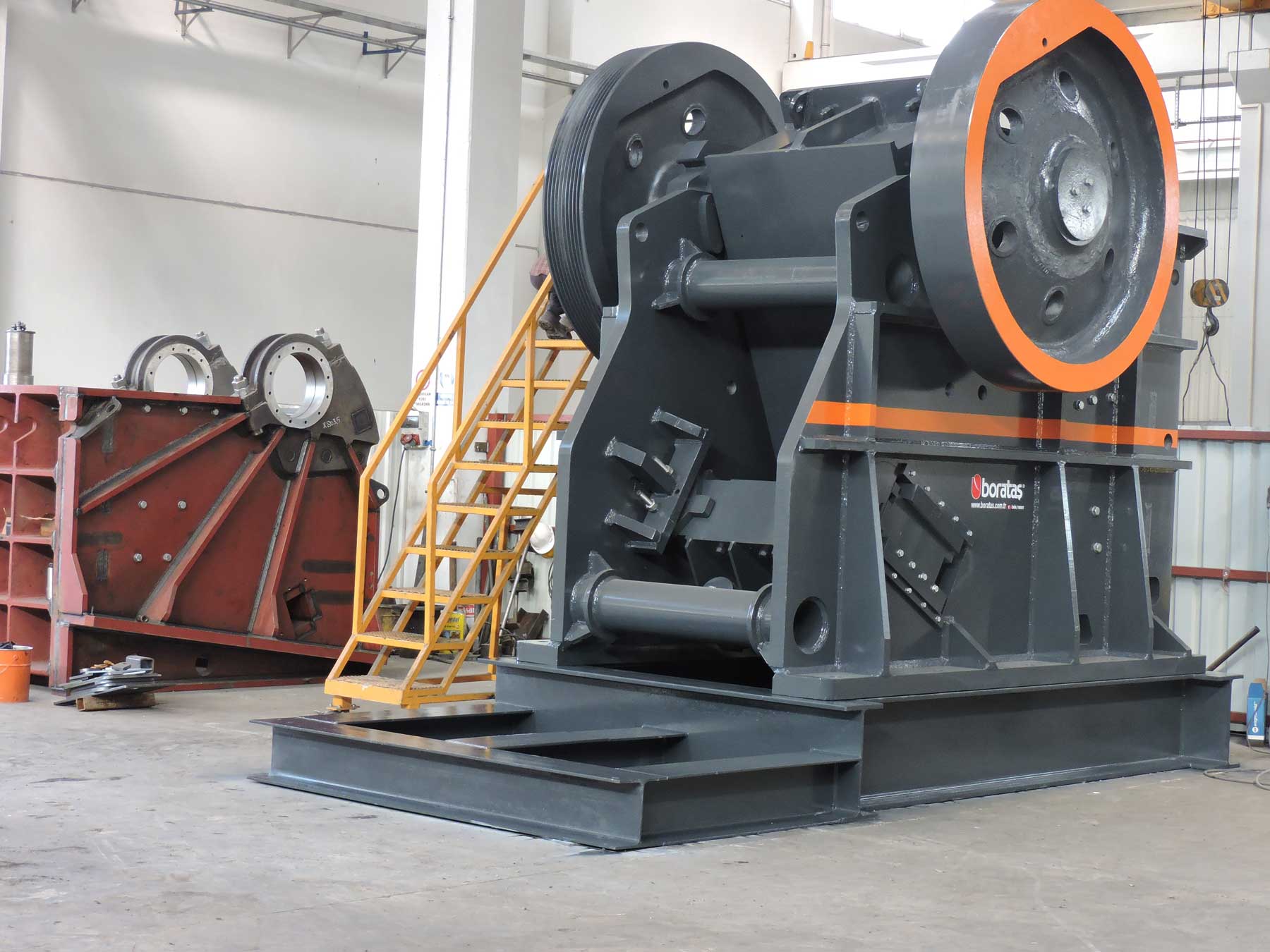

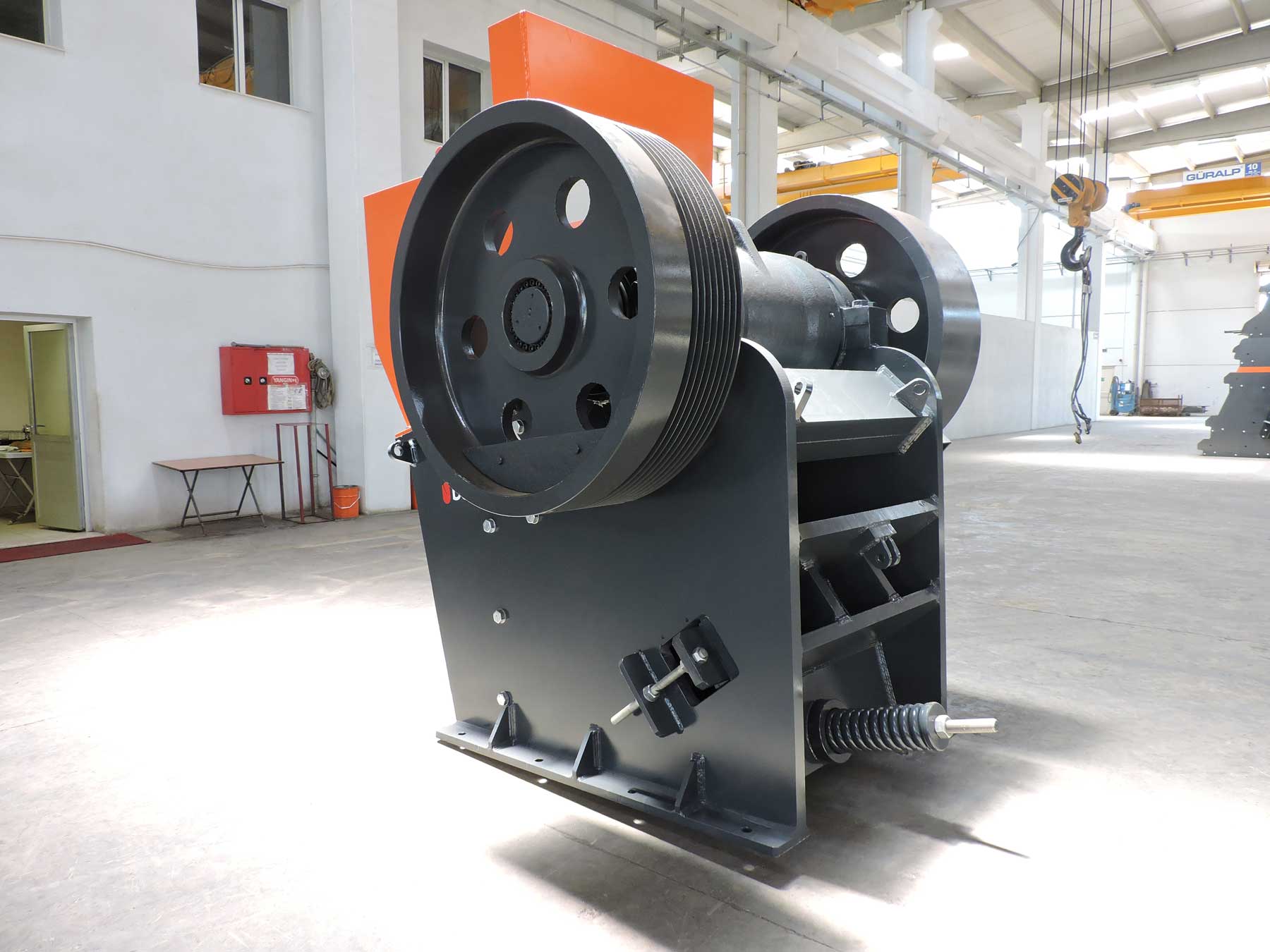

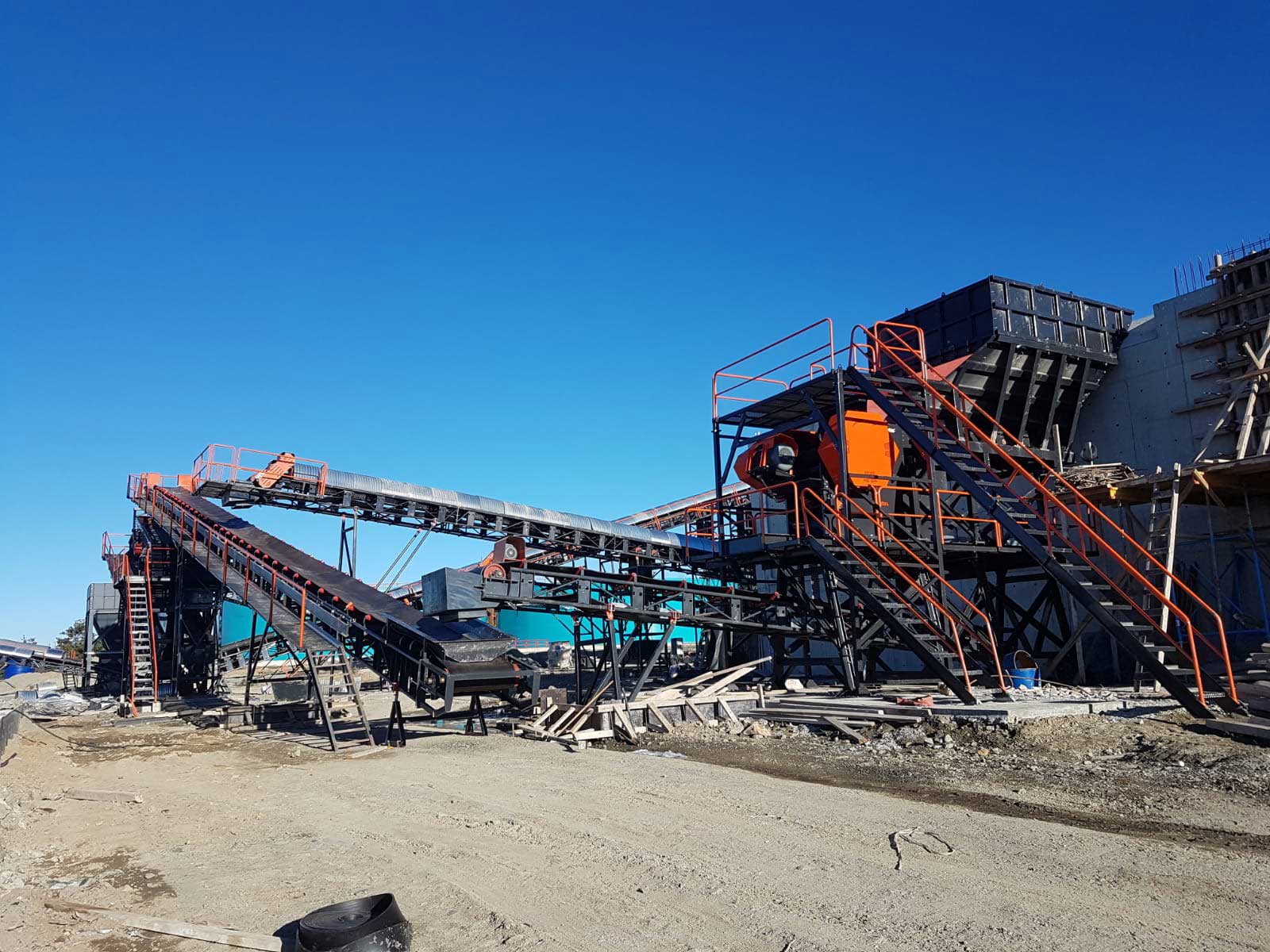

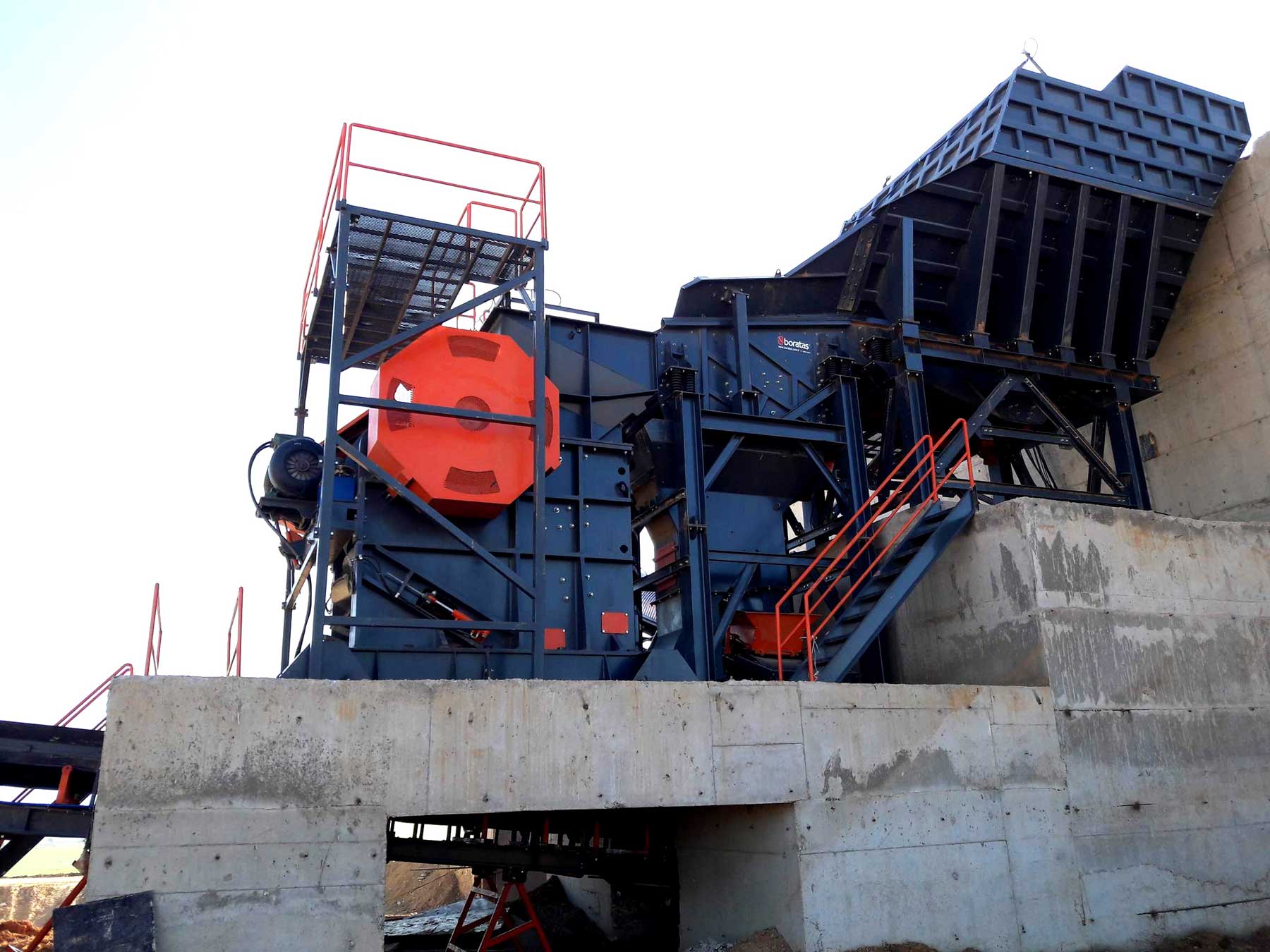

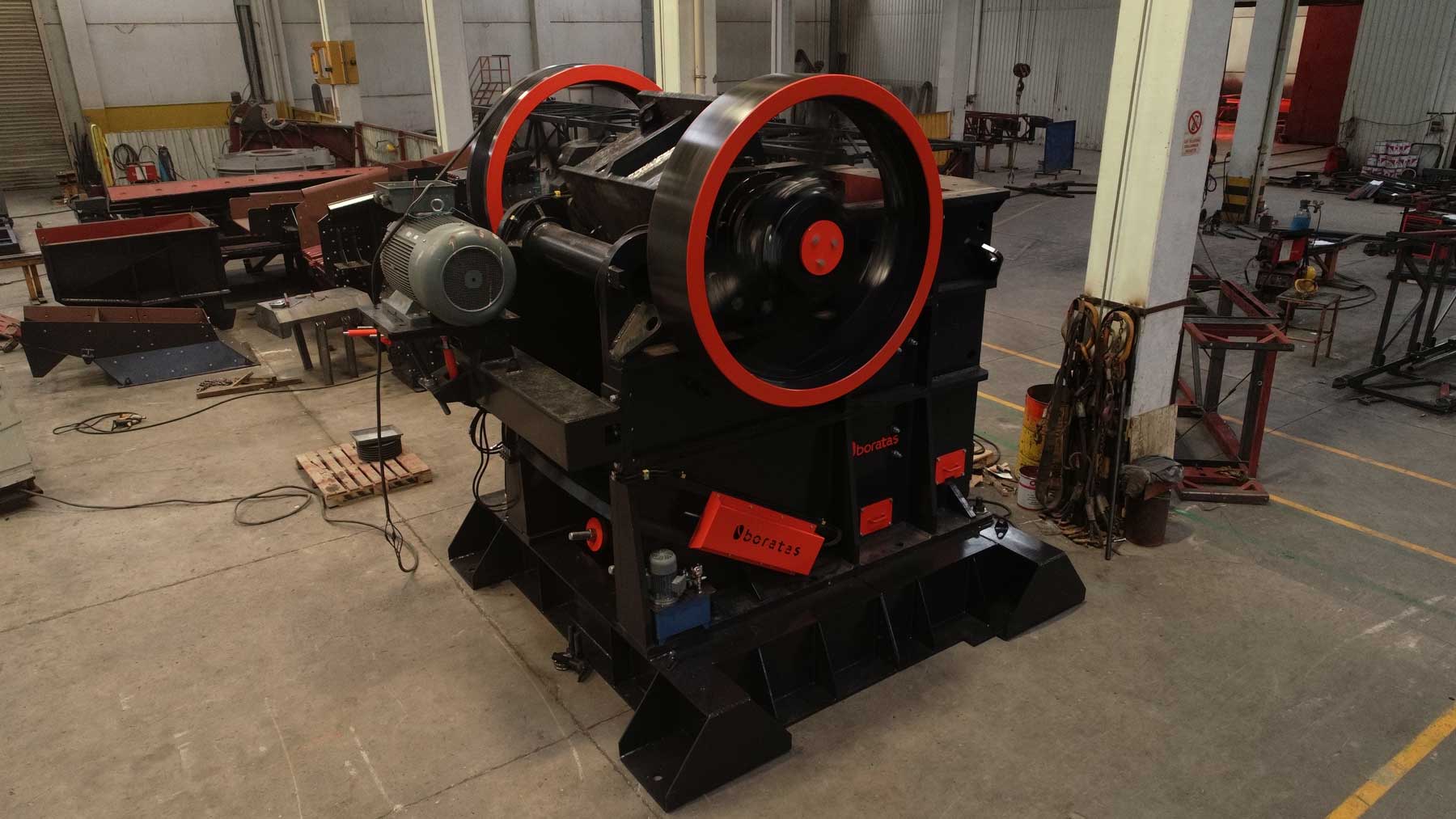

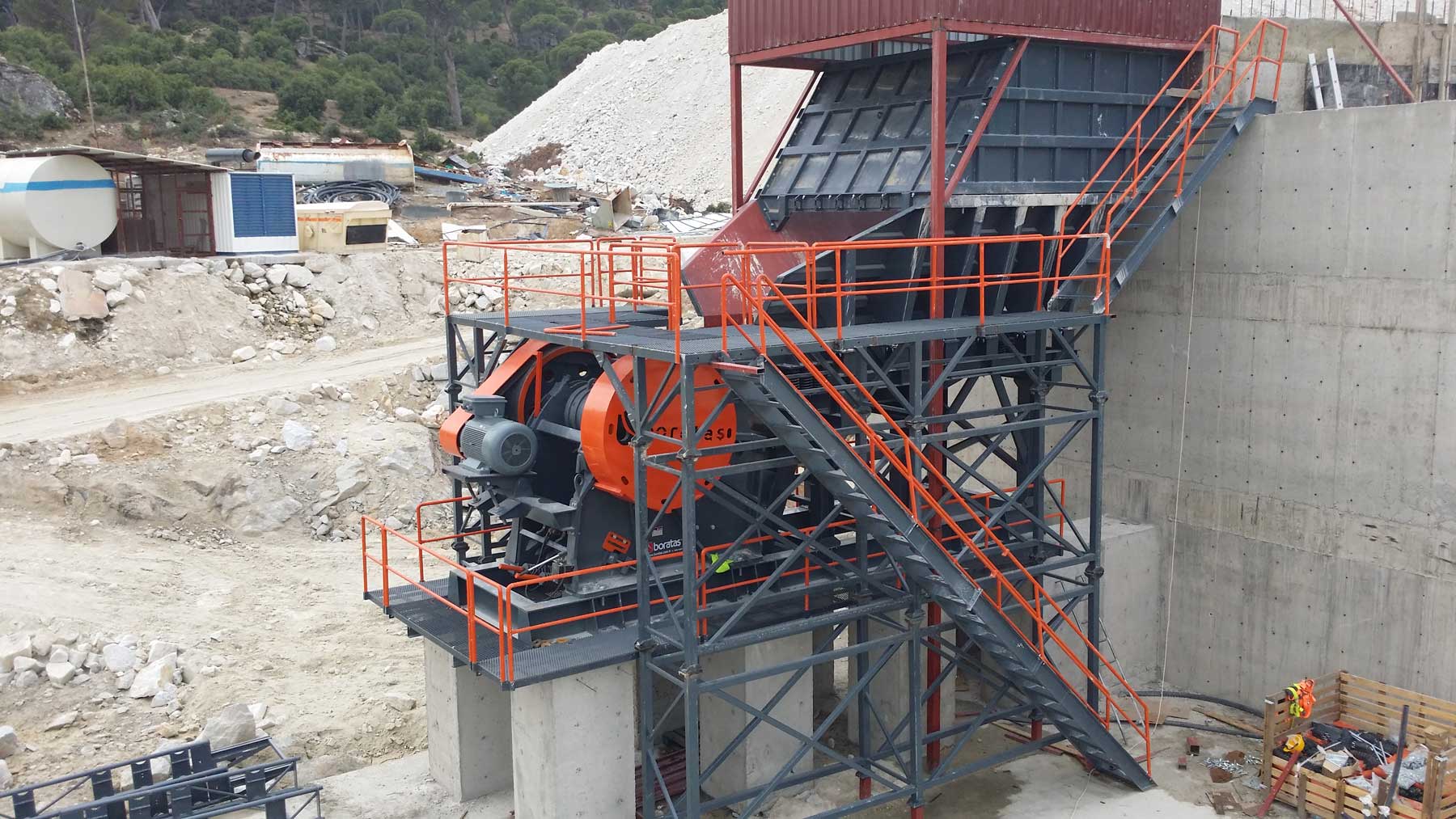

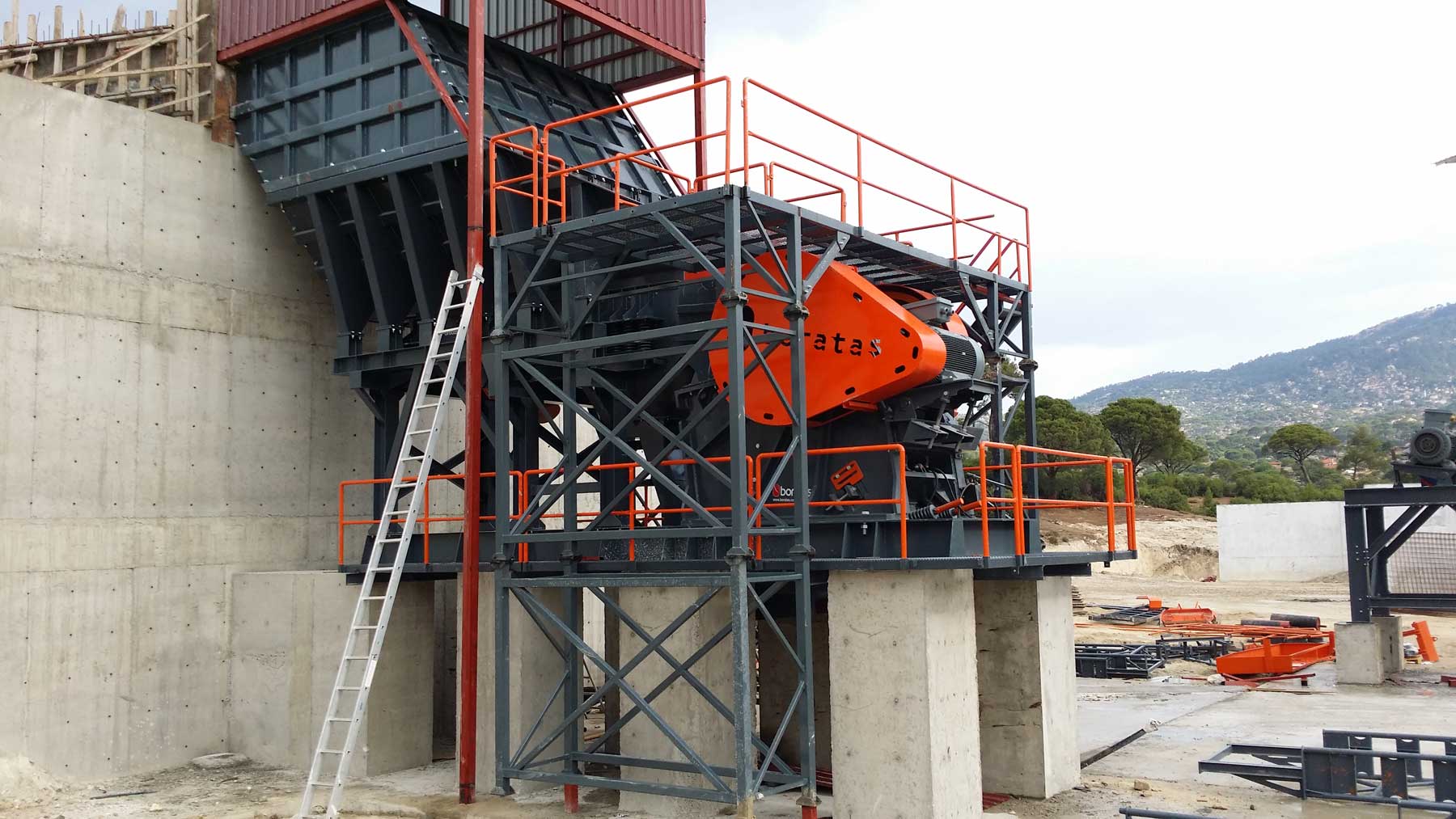

Photos liées
